橡胶护线圈的产品选型和应用注意事项

前段时间，信诺华工业的应用工程师团队应邀为一家国际非常知名的车载充电机生产品牌位于深圳工厂的采购和产品开发工程师做了一场关于新能源行业线束紧固件和相关辅件的交流会。

其中，让我们印象比较深刻的是客户的NPI工程师提到双面橡胶护线圈的选型要点。这让我们有点诧异。
我们没有想到，这么一个如此常见的小小的线束防磨损护线环也能引起客户的关注。后来回想一下，的确好多客户对这种产品的选型要求有很多误解。
这里，我们将逐步介绍一下橡胶护线圈的产品选型和应用注意事项：

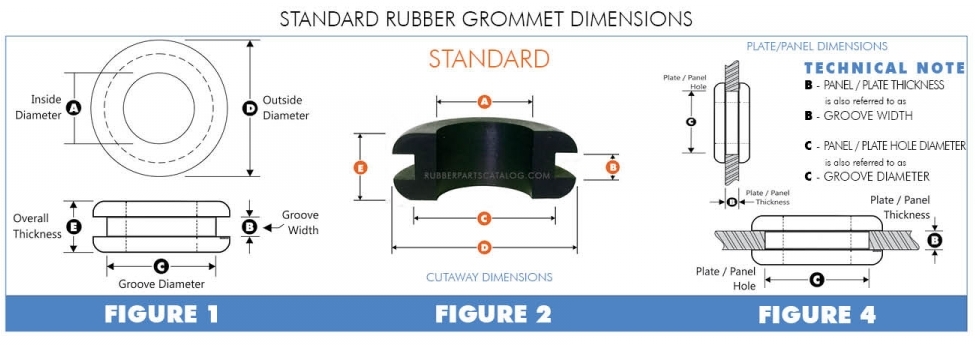

从几何尺寸上来说，影响客户最终使用和安装的几个关键尺寸分别是：

1.橡胶护线圈（护线环）将会直接和钣金圆孔直接接触部位外圆直径规格（即橡胶护线圈的卡槽环直径）
通常情况下，终端用户在钣金基板上的圆孔也已开好，无法或者不方便再做变更，因此橡胶护线圈的卡槽环处的直径必须和钣金圆孔直径相适应。一般来说是橡胶护线圈的卡槽外直径和钣金孔径尺寸相当。既不能过大，也不能过小。 如果橡胶护线圈卡槽环处的直径偏大，将毫无疑问，无法装进去；反之，如果橡胶护线环的卡槽环处的直径偏小，那么护线圈在钣金基板上将会显得松松垮垮，比较容易脱落。

2.橡胶护线圈（护线环）的卡槽宽度
同上，橡胶护线圈的卡槽宽度或者高度也是和钣金厚度息息相关的。如果护线圈的卡槽太薄，那么将无法把护线圈卡入钣金圆孔内；反之如果护线圈的卡槽太厚则装上后易松脱。

3.橡胶护线圈（护线环）的内孔直径规格
这个是容纳线束（电线）穿过的通道，因此合适的内孔尺寸将会确保电线线束可以快速地穿过，并最大程度地保护电线。

以上关于橡胶护线环的文字描述如果不太直观，您还可以点击这里观摩一段关于橡胶护线圈应用和安装模拟的具体视频。

除此之外，其他的橡胶护线环的总厚度或者总外径尺寸，相对起来就显得没有如上所述的几个关键尺寸那么重要。因此，客户选型工程师可以根据以上的设计优先关注尺寸，从我们现有的300多套现有成熟的橡胶护线环门类中挑选出最合适要求的产品。为了最大化为客户节约成本，和加快项目开发进度，我们相信我们现有的橡胶护线环产品库已经可以极大满足各行业，各种制式开孔和钣金厚度的应用工况。

当然，如果确有必要按照客户自定义尺寸，或者一定要和国外某些厂家的规格尺寸完全一致，我们也乐意帮助并商讨开模定制的费用解决方案。

以上是普通结构的市面上应用最广泛的电线过钣金孔的橡胶护线圈，我们还提供一种同时兼具防水密封和电线磨损防护于一身的IP67防水护线套，其高性能的防水级别和高效的安装方式及低矮的空间节约特性正在越来越收到更多专业设计人员的青睐。
