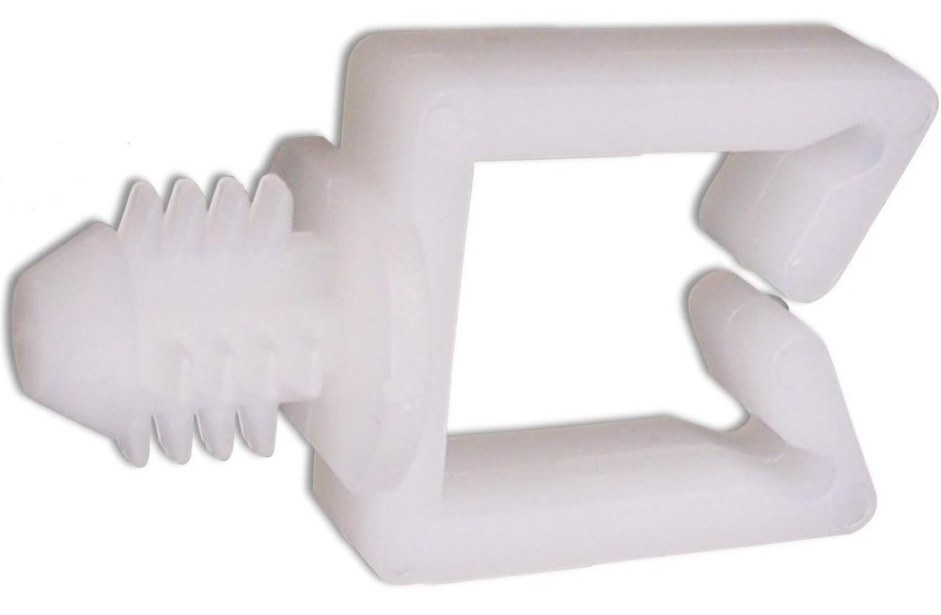

圣诞树形电线固定座
安装方便,直接把圣诞树形倒齿推入到安装基板上的预制圆孔内即可。
物料编号 | 参考编号 | 材料 | 颜色 | A | 线扣内高 | 建议安装孔 | 款式图 | 2D资料 |
BWS-1106-66 | WSBH-1-01 | PA66 UL94V2 | 自然色 | 13.0 | 5.8 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1106-66B | WSBH-1-01BK | PA66 UL94V2 | 黑色 | 13.0 | 5.8 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1112-66 | WSBH-2-01 | PA66 UL94V2 | 自然色 | 18,3 | 11.2 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1112-66B | WSBH-2-01BK | PA66 UL94V2 | 黑色 | 18,3 | 11.2 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1120-66 | WSBH-3-01 | PA66 UL94V2 | 自然色 | 27,2 | 20.1 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1120-66B | WSBH-3-01BK | PA66 UL94V2 | 黑色 | 27,2 | 20.1 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1128-66 | WSBH-4-01 | PA66 UL94V2 | 自然色 | 35,6 | 28.2 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1128-66B | WSBH-4-01BK | PA66 UL94V2 | 黑色 | 35,6 | 28.2 | 7.9 +/- 0.08 | F 1 | PDF下载 |
LBWS-1106-66 | LWSBH-1-01 | PA66 UL94V2 | 自然色 | 13.0 | 3.8 | 7.9 +/- 0.08 | F2 | PDF下载 |
LBWS-1112-66 | LWSBH-2-01 | PA66 UL94V2 | 自然色 | 18.0 | 8.6 | 7.9 +/- 0.08 | F2 | PDF下载 |
LBWS-1120-66 | LWSBH-3-01 | PA66 UL94V2 | 自然色 | 27,2 | 17.9 | 7.9 +/- 0.08 | F2 | PDF下载 |
LBWS-1128-66 | LWSBH-4-01 | PA66 UL94V2 | 自然色 | 35,2 | 25.4 | 7.9 +/- 0.08 | F2 | PDF下载 |
BWS-1106-V0 | WSBH-1-19 | PA66 UL94V0 | 自然色 | 13.0 | 5.8 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1112-V0 | WSBH-2-19 | PA66 UL94V0 | 自然色 | 18,3 | 11.2 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1120-V0 | WSBH-3-19 | PA66 UL94V0 | 自然色 | 27,2 | 20.1 | 7.9 +/- 0.08 | F 1 | PDF下载 |
BWS-1128-V0 | WSBH-4-19 | PA66 UL94V0 | 自然色 | 35,6 | 28.2 | 7.9 +/- 0.08 | F 1 | PDF下载 |
LBWS-1106-V0 | LWSBH-1-19 | PA66 UL94V0 | 自然色 | 13.0 | 3.8 | 7.9 +/- 0.08 | F2 | PDF下载 |
LBWS-1112-V0 | LWSBH-2-19 | PA66 UL94V0 | 自然色 | 18.0 | 8.6 | 7.9 +/- 0.08 | F2 | PDF下载 |
LBWS-1120-V0 | LWSBH-3-19 | PA66 UL94V0 | 自然色 | 27,2 | 17.9 | 7.9 +/- 0.08 | F2 | PDF下载 |
LBWS-1128-V0 | LWSBH-4-19 | PA66 UL94V0 | 自然色 | 35,2 | 25.4 | 7.9 +/- 0.08 | F2 | PDF下载 |
WSBH、LWSBH(扣合封闭型)圣诞树形倒齿电线固定座3D图纸下载:
WSBH-1 3D IGS三维数模下载 LWSBH-1 3D IGS三维数模下载
WSBH-2 3D IGS三维数模下载 LWSBH-2 3D IGS三维数模下载
WSBH-3 3D IGS三维数模下载 LWSBH-3 3D IGS三维数模下载
WSBH-4 3D IGS三维数模下载 LWSBH-4 3D IGS三维数模下载
WSBH、LWSBH型盲孔安装型电线固定座 特点:
人体工学设计,安装简易。
一体式圣诞树形倒齿卡扣,可直接推入到安装基板的预制圆孔内。建议安装孔径7.9 +/- 0.08mm
树形倒扣和安装基板牢固结合,抗震可靠。
无需多余的螺丝或者其他五金紧固件即可实现固定。
WSBH型按压式安装线扣电线固定座 顶端设计有狭槽,LWSBH为封闭式设计,电线装入后可以把顶部的左右两边卡条闭合。
-
This WSBHxx & LWSBH wire saddle with blind hole mount is made of natural UL94-V-2 nylon 6/6. The design is slightly open to ease entry and removal of cables. The bushed fastener can press fit into a 7.9 mm hole of a panel thickness larger than 1.5mm.
-
features and benefits:
-
lightweight
-
easy mount, no screw or any other metal hardware needed
-
open and closed wire entry
