无需螺母的创新型卡扣自锁式电缆防水接头为客户节约大约45%的安装工时

电缆防水接头（cable gland）、电缆固定头，也叫格兰头，广泛应用于机械设备电气、船舶电气、防蚀设备的电线电缆的紧固与密封。一般来说，测试符合EN50262标准

电缆防水接头(格兰头)的作用
格兰头的主要作用是使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。若是密封不良，不仅会造成柜体进水，而且潮气也会侵入电缆内部，使之绝缘性能下降。

信诺华工业目前提供的格兰头按照安装方式的分类
A.普通螺纹安装格兰头-使用行业最广泛，最常见的电缆防水密封零件。
B. 类似金属拉铆螺母安装方法的一种，需要借助专用膨胀拉铆工具的电缆防水锁头-此产品唯一的优点在笔者看来就是可实现单边安装操控，其他的优点就乏善可陈了。譬如意大利SES Sterling PLIO-SPEED系列。

C.卡扣式安装格兰头--一种新型节省人力成本及安装工时的创新型电缆防水密封应力消除解决方案。目前主要面向欧美出口市场及国内高端工业制造。

卡扣自锁式电缆防水接头的简介

无需螺母即可锁紧的创新性的电缆防水连接锁头给客户提供快速和高度灵活的安装便利。作业人员只需把防水接头的卡扣端部对着薄板孔位轻轻一推，“咔哒”一声，防水锁头就安装到位。这种单边卡扣自锁式无螺纹连接电缆防水接头为客户节约大约45%的安装工时。

正是：须臾之间装无数，锁线全不费工夫。

无螺纹连接电缆防水接头的典型优点

•单边即可完成安装。给作业人员提供极大的操作便利。避免工人疲劳。

•创新的无螺纹锁紧系统

•在任何位置进行简单、自由的组装

•振动保护

•零件减少，不再需要六角螺母，无需额外拧紧螺母

•可以和传统带螺纹的电缆防水锁头标准安装孔相兼容，不需要另外改制安装孔径。

•自有模具，本地化生产，实现快速交付响应。--可媲美ABB NPG Quick-Connect^TM系列

采用坚固的聚酰胺结构，卡扣自锁式电缆防水接头系列产品具有卓越的环保性能。它们的密封等级为 IP68，这意味着它们具有良好的防尘和防水性能，甚至可耐受浅水浸没。因此它们非常适用于恶劣环境，甚至可在室外使用。

信诺华工业卡扣自锁式电缆防水接头系列产品，具有省时单边安装的塑料电缆夹套，方便，免螺纹组装。

市场上最具创新性的电缆插入系统，具有快速，灵活安装的特点。操作简单：插入 - 左旋底座 - 右旋盖帽 - 完成。 几秒内即可完成固定、达到最佳应力缓释，并实现最大防护等级。

此电缆固定头还可耐受紫外线，并可提供抗振保护。

特点和优势
• IP68 级环境耐受性
• 一插就通，易于安装
• 工作温度范围广：-20°C 至 +100°C
• 抗紫外线（黑色）
• 振动保护

应用
Sinohua卡扣自锁式电缆固定头可用于需要快速、方便地连接电线电缆的应用。由于具有出色的长期抗振性，常用于使用重型机械的工业环境。它们还可用于：

• 设备工程
• 测量和控制技术
• 控制柜

• 空气通风系统

• 工业机器人

• 风力发电

• 轨道交通

• 港口及机场登船桥，登机桥

• 智能装备等

浅灰色标准过线径版本：
M12卡扣式电缆防水锁头配合线径Φ4.5-7mm,型号SNCG-12LG。对应LAPP 53112692 CLICK 12-SKINTOP® CLICK light grey
M16卡扣式电缆防水锁头配合线径Φ5-9mm,型号SNCG-16LG。对应LAPP 53112686 CLICK 16-SKINTOP® CLICK light grey
M20卡扣式电缆防水锁头配合线径Φ7-13mm,型号SNCG-20LG。对应LAPP 53112687 CLICK 20-SKINTOP® CLICK light grey
M25卡扣式电缆防水锁头配合线径Φ9-17mm,型号SNCG-25LG。对应LAPP 53112688 CLICK 25-SKINTOP® CLICK light grey
M32卡扣式电缆防水锁头配合线径Φ11-21mm,型号SNCG-32LG。对应LAPP 53112694 CLICK 32-SKINTOP ® CLICK light grey

银灰色标准过线径版本
M12卡扣式电缆防水锁头配合线径Φ4.5-7mm, 型号SNCG-12SG。对应LAPP 53112921 CLICK 12-LAPP SKINTOP® CLICK silver grey
M16卡扣式电缆防水锁头配合线径Φ5-9mm, 型号SNCG-16SG。对应LAPP 53112876 CLICK 16-LAPP SKINTOP® CLICK silver grey
M20卡扣式电缆防水锁头配合线径Φ7-13mm, 型号SNCG-20SG。对应LAPP 53112877 CLICK 20-LAPP SKINTOP® CLICK silver grey
M25卡扣式电缆防水锁头配合线径Φ9-17mm, 型号SNCG-25SG。对应LAPP 53112878 CLICK 25-LAPP SKINTOP® CLICK silver grey
M32卡扣式电缆防水锁头配合线径Φ11-21mm, 型号SNCG-32SG。对应LAPP 53112922 CLICK 32-LAPP SKINTOP® CLICK silver grey

黑色标准过线径版本
M12卡扣式电缆防水锁头配合线径Φ4.5-7mm,型号SNCG-12BK。对应LAPP 53112923 CLICK 12-SKINTOP® CLICK black
M16卡扣式电缆防水锁头配合线径Φ5-9mm,型号SNCG-16BK。对应LAPP 53112882 CLICK 16-SKINTOP® CLICK black
M20卡扣式电缆防水锁头配合线径Φ7-13mm,,型号SNCG-20BK。对应LAPP 53112883 CLICK 20-SKINTOP® CLICK black
M25卡扣式电缆防水锁头配合线径Φ9-17mm,,型号SNCG-25BK。对应LAPP 53112884 CLICK 25-SKINTOP® CLICK black
M32卡扣式电缆防水锁头配合线径Φ11-21mm,,型号SNCG-32BK。对应LAPP 53112924 CLICK 32-SKINTOP® CLICK black

缩径密封线套之防水电缆接头版本也可提供三种不同的颜色可供选择：
浅灰色：
缩径型M12卡扣式电缆防水锁头配合线径Φ3.5-5mm,型号SNCG-R12LG。对应LAPP 53112925 CLICK-R 12-SKINTOP® CLICK-R light grey
缩径型M16卡扣式电缆防水锁头配合线径Φ4-7mm,型号SNCG-R16LG。对应LAPP 53112689 CLICK-R 16-SKINTOP® CLICK-R light grey
缩径型M20卡扣式电缆防水锁头配合线径Φ5-10mm,型号SNCG-R20LG。对应LAPP 53112690 CLICK-R 20-SKINTOP® CLICK-R light grey
缩径型M25卡扣式电缆防水锁头配合线径Φ6-13mm,型号SNCG-R25LG。对应LAPP 53112691 CLICK-R 25-SKINTOP® CLICK-R light grey
缩径型M32卡扣式电缆防水锁头配合线径Φ7-15mm,型号SNCG-R32LG。对应LAPP 53112926 CLICK-R 32-SKINTOP® CLICK-R light grey
深灰色：
缩径型M12卡扣式电缆防水锁头配合线径Φ3.5-5mm,型号SNCG-R12SG。对应LAPP 53112927 CLICK-R 12,SKINTOP® CLICK-R silver grey
缩径型M16卡扣式电缆防水锁头配合线径Φ4-7mm,型号SNCG-R16SG。对应LAPP 53112879 CLICK-R 16,SKINTOP® CLICK-R silver grey
缩径型M20卡扣式电缆防水锁头配合线径Φ5-10mm,型号SNCG-R20SG。对应LAPP 53112880 CLICK-R 20,SKINTOP® CLICK-R silver grey
缩径型M25卡扣式电缆防水锁头配合线径Φ6-13mm,型号SNCG-R25SG。对应LAPP 53112881 CLICK-R 25,SKINTOP® CLICK-R silver grey
缩径型M32卡扣式电缆防水锁头配合线径Φ7-15mm,型号SNCG-R32SG。对应LAPP 53112928 CLICK-R 32,SKINTOP® CLICK-R silver grey
黑色：
缩径型M12卡扣式电缆防水锁头配合线径Φ3.5-5mm,型号SNCG-R12BK。对应LAPP 53112929 CLICK-R 12 SKINTOP® CLICK-R black
缩径型M16卡扣式电缆防水锁头配合线径Φ4-7mm,型号SNCG-R16BK。对应LAPP  53112885 CLICK-R 16 LAPP SKINTOP® CLICK-R black
缩径型M20卡扣式电缆防水锁头配合线径Φ5-10mm,型号SNCG-R20BK。对应LAPP 53112886 CLICK-R 20 LAPP SKINTOP® CLICK-R black
缩径型M25卡扣式电缆防水锁头配合线径Φ6-13mm,型号SNCG-R25BK。对应LAPP 53112887 CLICK-R 25 LAPP SKINTOP® CLICK-R black
缩径型M32卡扣式电缆防水锁头配合线径Φ7-15mm,型号SNCG-R32BK。对应LAPP 53112931 CLICK-R 32 LAPP SKINTOP® CLICK-R black。

总之，归根结底就是一个目标：便于安装

使用此产品，您可以避免传统电缆接头那乏味而时间冗长的操作。

事实上，因为它总是从面板或者盒体前面完成的。这使得安装在难以接近的地方成为可能。

不担心锁紧螺母没有被拧松或丢失：即使在振动下，锁定也很耐用。

SNAP LOCK CABLE GLAND

PERFECT SOLUTION FOR FAST AND SIMPLE CABLE GLAND INSTALLATION

You need a threadless cable gland to install quickly? The SNCG Quick-Connect cable gland will meet your expectations.
Product available for walls from 1 to 4 mm and for wire diameters from 3.5-21mm.

- Secured in 3 seconds = 45% time saving compared to conventional cable glands

- Clamp for fast and comfortable mounting = limited effort.

Speed and ease of installation due to spring/snap structure make Sinohua SNCG Quick-Connect cable gland the ideal choice for panel builders and volume installers, as the ease of installation comes with no reduction in performance.

• Ideal for panel builders, OEMs and volume installers
• Single piece design that requires no additional parts (no locknut required)
• Low internal profile
• Cable fixed with clockwise thread (cap side).
  Installation in tight areas and no-access spaces (locknut side).
• Suitable for use with unarmored cable, portable cord and tray cable.
• Fits as tightly as traditional glands held in place with threaded hole or locknut.
  Hexagon of body and cap are same SW size.
• Halogen-free nylon (PA6) available in black, grey and light grey
• IP66 - IP68 (5 bar 30 mins) rating
• Corrosion resistant
• No threaded holes or locknuts required.
• quickly and simply relieves stress and strain on cables.

One objective: to facilitate the installation of the cable gland

With this product, you avoid a tedious installation.

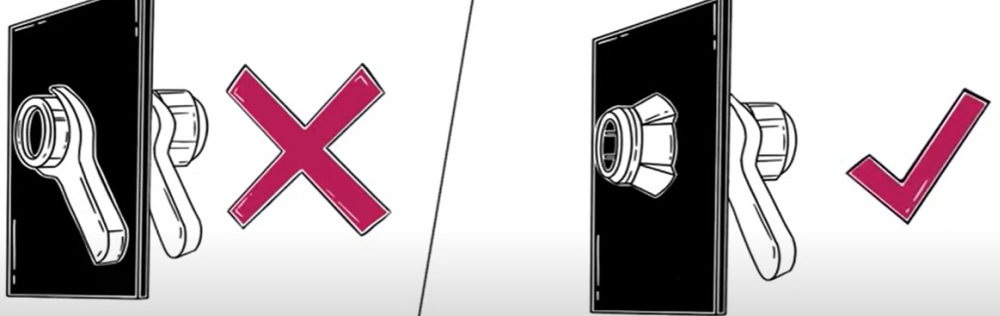

Indeed, the assembly is simple since it is always done from the front. This makes it possible to mount in places that are difficult to access.

For a reliable installation

No unscrewing or loss of locknuts is to be expected: the fixing is durable even under vibration. The locking is final.
This is made possible by the snap-in system that has been adopted in this device.
